Quel est le matériau principal utilisé pour l'isolation des conducteurs du câble XVB ?

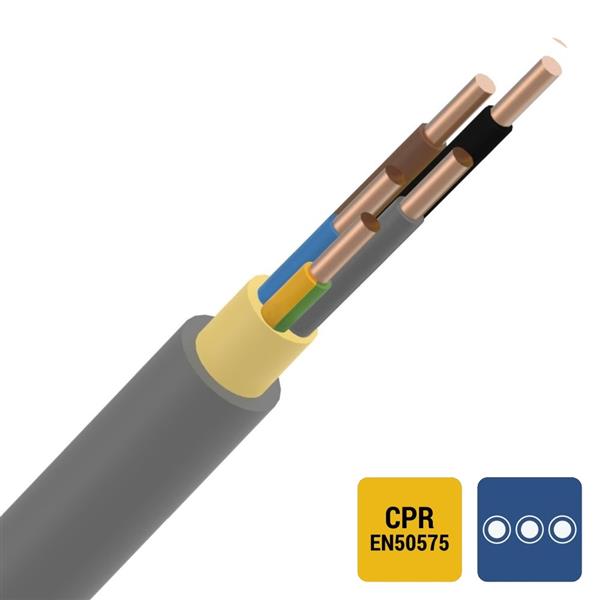

Le câble d’installation XVB utilise le polyéthylène réticulé (XLPE) pour l'isolation des conducteurs. Le XLPE est un matériau très prisé pour ses excellentes propriétés isolantes et sa résistance à des températures élevées. Cette qualification le rend particulièrement adapté pour des installations nécessitant une stabilité thermique et électrique accrue. De plus, le XLPE contribue à une meilleure résistance aux contraintes mécaniques, offrant ainsi une durabilité accrue dans des conditions variées, tout en diminuant les risques de courts-circuits ou de désagrégation sous l'effet de la chaleur.
Quelle est la température maximale admissible pour le conducteur de ce câble ?
La température maximale admissible pour le conducteur du câble XVB est de 90 °C. Cela signifie que le câble peut fonctionner de manière fiable dans des environnements où la température atteint jusqu’à 90 °C, sans que cela n’affecte ses propriétés électriques ou sa durabilité. Cette caractéristique est particulièrement importante dans des installations où les fluctuations de température peuvent être significatives. Utiliser le câble dans des conditions dépassant cette limite pourrait compromettre son efficacité et sa sécurité.
Comment le câble résiste-t-il au feu, selon les classifications EN 13501-6 ?
Le câble d’installation XVB est classé selon plusieurs critères de réaction au feu sous la norme EN 13501-6. Sa classe de réaction au feu est notée Cca, indiquant une bonne performance face au feu avec une contribution combustible modérée. Concernant la production de fumée, le câble est classé s3, signifiant une production de fumée significative. En ce qui concerne les gouttelettes enflammées, il est classé d2, indiquant que des gouttelettes enflammées peuvent persister plus de 10 secondes. Enfin, pour la classe de développement d'acidité, il est marqué a3, ce qui signifie une dégagement d'acidité élevé en situation de feu.
Quel est le rayon de courbure minimum lors de l'installation de ce câble ?
Le rayon de courbure minimum pour l'installation du câble XVB est de 12 fois le diamètre extérieur du câble. Étant donné que le diamètre extérieur approximatif de ce câble est de 12 mm, le rayon de courbure minimum recommandé serait donc de 144 mm. Respecter ce rayon de courbure minimum est crucial pour éviter d'endommager le câble lors de l'installation. Cela permet de maintenir l'intégrité de l'isolation et de prévenir toute contrainte indue sur les conducteurs internes, qui pourrait entraîner des défaillances électriques.
Quels sont les matériaux utilisés pour le conducteur de ce câble, et quelles en sont les implications en termes de performance ?
Le conducteur du câble XVB est constitué de cuivre massif, classé en classe 1, ce qui signifie qu'il est solide. Le cuivre est largement reconnu pour sa conductivité électrique élevée, ce qui maximise l'efficacité du transport d'électricité dans le câble. De plus, un conducteur massif offre une stabilité structurelle qui est bénéfique pour les installations fixes, où le câble sera soumis à peu de mouvement. La conductivité exceptionnelle du cuivre et sa robustesse garantissent également une faible réactance et une longévité accrue du câble dans un large éventail de conditions d'application.
Quelle est la plage de température de service du câble d’installation XVB ?
La plage de température de service pour le câble XVB s'étend de -15 °C à 60 °C. Cette plage signifie que le câble maintient ses performances optimales dans un éventail de températures couramment rencontrées dans des installations domestiques ou industrielles. En dessous de -15 °C, le matériau pourrait devenir plus rigide, augmentant le risque de fissuration de la gaine ou d'autres détériorations mécaniques. À des températures supérieures à 60 °C, le risque de dégradation thermique augmente, ce qui pourrait compromettre la sécurité et la fonctionnalité du système électrique où le câble est installé.
Quels sont les avantages de la gaine extérieure en PVC du câble XVB ?
La gaine extérieure en PVC du câble XVB offre plusieurs avantages en termes de performance et de durabilité. Le PVC (polychlorure de vinyle) est connu pour sa résistance chimique et sa capacité à endurer des conditions environnementales variables. Cette gaine protège les conducteurs internes de l'humidité, des substances chimiques, et de l'abrasion physique, prolongeant ainsi la durée de vie du câble. En outre, le PVC est un matériau flexible, facilitant l'installation dans des configurations variées sans compromettre l'intégrité de la gaine ou des conducteurs. Sa robustesse globale en fait un choix privilégié pour de nombreuses applications électriques.
Quelle est l'importance de la classe de développement d'acidité a3 pour ce câble ?
La classe de développement d'acidité a3, selon la norme EN 13501-6, indique un haut niveau de dégagement d'acidité en cas de feu. Bien que cela puisse sembler être une caractéristique négative, elle est capitale lors de l'évaluation des risques pour la sécurité dans des situations d'incendie. Ce classement aide les ingénieurs et les architectes à comprendre le comportement chimique du câble lors d’un incendie, influençant ainsi les décisions concernant la ventilation et les matériaux de construction environnants pour minimiser l'impact potentiellement corrosif des gaz acides libérés. Ce facteur est essentiel pour la planification de mesures de protection contre les incendies.
Quelle est la capacité nominale de tension du câble d’installation XVB, et que signifie-t-elle pour les applications pratiques ?
La capacité nominale de tension du câble d'installation XVB est de 0,6 kV pour Uo et 1 kV pour U. Cela informe les ingénieurs et installateurs sur la capacité de ce câble à transporter des tensions électriques jusqu'à 1000 volts sans risque de dégradation de ses propriétés isolantes ou de performance. Pour des applications pratiques, cela signifie que le câble est adapté pour une utilisation dans des installations à basse et moyenne tension, comme dans les réseaux électriques résidentiels et commerciaux. Respecter cette capacité est crucial pour assurer la sécurité du système électrique et empêcher tout risque de surchauffe ou de court-circuit.
Pourquoi le câble XVB inclut-il un conducteur de protection et quelle est sa fonction ?
Le câble XVB inclut un conducteur de protection pour assurer une sécurité électrique accrue dans les installations où il est utilisé. Un conducteur de protection, souvent de couleur distincte pour une identification facile, est un composant essentiel des systèmes de câblage moderne. Sa fonction principale est de fournir une voie de retour de faible résistance à la terre en cas de défaillance de l'isolation des conducteurs sous tension, ce qui contribue à éviter les chocs électriques potentiels aux utilisateurs et à minimiser les risques d'incendie. Il est spécialement conçu pour être toujours connecté à la terre, garantissant ainsi un chemin sûr en cas de défaut dans le système électrique.
