Schneider Distribution

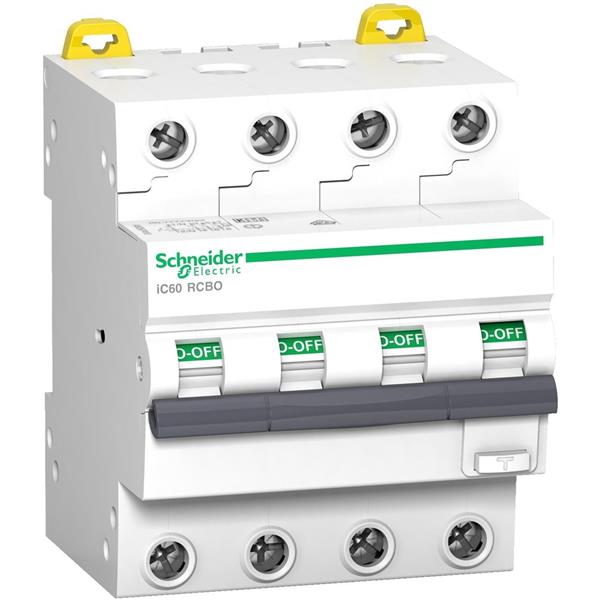

Acti9 iC60 RCBO – 4P – 25 A – B Curve – 6000A/6kA – 30 mA – A type

184,61  TVAC

Bonne nouvelle ! Nous sommes en moyenne 2.4% moins cher pour ce produit. Vous économisez donc environ 4,53€.
Rupture de stock

Ce produit est actuellement en rupture de stock.

Pas de panique! Soyez prévenus de façon prioritaire par email quand il sera de nouveau disponible.

RÉFÉRENCE FABRICANT: A9D87425

EAN: 3606481157577

SKU: 6033828

Lecture audio

L’Acti9 iC60 RCBO – 4P – 25 A – B Curve est un dispositif modulaire de Schneider Distribution conçu pour offrir une protection supérieure contre les surcharges, les courts-circuits, et les courants de fuite à la terre. Ce modèle combine la protection d’un disjoncteur et d’un dispositif différentiel dans un format compact à quatre pôles, garantissant ainsi une performance robuste et fiable sur des circuits jusqu’à 400 V en tension de dimensionnement. Grâce à sa courbe de déclenchement B, il est optimisé pour protéger les circuits qui présentent principalement des charges résistives avec un délai de déclenchement rapide.

Sa capacité de coupure nominale de 6 kA, conforme aux normes EN 61009-1 et IEC 60947-2, assure un fonctionnement sûr même dans des conditions de court-circuit. De plus, ce dispositif inclut un courant de défaut de dimensionnement de 30 mA de type A, ce qui le rend efficace pour détecter les courants de fuite non harmonisés tels que l’alternatif et le pulsé. Avec une résistance aux courants de choc de 0,25 kA, l’Acti9 iC60 RCBO garantit une protection accrue contre les surtensions et les courants de choc imprévus. Son installation est facilitée par son format compact de quatre unités de division et le raccordement aisé des conducteurs de sections variées, allant de 1 à 35 mm² pour les conducteurs monofilaires et jusqu’à 25 mm² pour les conducteurs multifilaires.

Conçu pour s’adapter à des environnements industriels et tertiaires, ce dispositif prend en charge une plage de température ambiante de fonctionnement étendue de -25 à 40 °C. En termes de protection physique, il présente un degré de protection IP20, garantissant une sécurité contre les contacts accidentels avec les parties sous tension. Avec sa profondeur totale de 45 mm, l’Acti9 iC60 RCBO est conçu pour s’intégrer efficacement dans des espaces restreints sans nécessiter un montage sous crépi. Bien qu’il ne soit pas équipé d’un dispositif de verrouillage ni d’une protection contre les déclenchements intempestifs, sa robustesse et sa réputation de fiabilité en font un choix prisé pour des installations exigeantes.

Courant de défaut de dimensionnement

0.03 A

Type de courant différentiel

A

Largeur en unités de division

4

Nombre de pôles (total)

4

Nombre de pôles protégés

4

Tension de dimensionnement

400 V

Tension d'isolement de mesure Ui

500 V

Tension nominale de tenue aux chocs Uimp

4 kV

Courant nominal

25 A

Classe de limitation énergétique

1

Capacité de coupure nominale selon EN 61009

6 kA

Puissance de commutation de mesure selon IEC 60947-2

6 kA

Capacité de coupure en court-circuit nominale Icn selon EN 61009-1

6 kA

Caractéristique de coupure

non retardé

Résistance aux courant de choc

0.25 kA

Type de tension

AC

Fréquence

50 Hz

Courbe de déclenchement

B

Conducteur neutre à connection

oui

Avec dispositif de verrouillage

non

Catégorie de surtension

3

Degré de pollution

2

Température ambiante durant le fonctionnement

-25...40 °C

Profondeur totale

45 mm

Montage sous crépi

non

Protection contre les déclenchements intempestifs

non

Classe de protection (IP)

IP20

Section du conducteur monofilaire raccordable

1...35 mm²

Section du conducteur multifilaire pouvant être raccordée

1...25 mm²

Notice fabricant

Lire le PDF

Questions fréquentes

Quelle est la fonction principale de l'Acti9 iC60 RCBO ?

L'Acti9 iC60 RCBO est un dispositif de protection conçu pour offrir à la fois une protection contre les surcharges et les courts-circuits, ainsi que contre les défauts de terre dans les installations électriques. Il combine les fonctions d'un disjoncteur miniature (MCB) et d'un disjoncteur différentiel (RCD) dans un seul appareil compact. Cette fonctionnalité intégrée assure une protection complète du système électrique, garantissant ainsi la sécurité des utilisateurs et des équipements connectés.

Qu'est-ce que signifie 'Type A' pour un disjoncteur différentiel ?

Un disjoncteur différentiel de type A, comme l'Acti9 iC60 RCBO, est capable de détecter les défauts de courant de fuite de type AC classique, ainsi que les courants pulsés ou continus modifiés, couramment causés par certains appareils électroniques modernes. Cela signifie que ce RCBO peut offrir une protection supplémentaire dans des environnements où des appareils tels que les ordinateurs, luminaires à incandescence ou d'autres dispositifs électroniques sont utilisés, assurant une meilleure sécurité face aux fuites de courant plus complexes.

Qu'entend-on par courbe de déclenchement B ?

La courbe de déclenchement B indique que le disjoncteur, tel que l'Acti9 iC60 RCBO, est conçu pour déclencher rapidement en cas de surcharge. Il est réglé pour réagir lorsque le courant atteint entre 3 et 5 fois le courant nominal. Ce type de courbe est généralement recommandé pour les circuits qui possèdent peu de charges inductives, comme les systèmes d'éclairage ou les prises de courant ordinaires. Cela permet de protéger efficacement les circuits contre les surcharges tout en minimisant les coupures intempestives.

Quelle est la capacité de coupure nominale de ce disjoncteur RCBO ?

L'Acti9 iC60 RCBO possède une capacité de coupure nominale de 6 kA, conformément à la norme EN 61009. Cela signifie qu'il peut interrompre des courants de court-circuit allant jusqu'à 6 000 ampères sans subir de dommages, assurant la protection du circuit en cas de défaut. Une capacité de coupure élevée est essentielle pour protéger efficacement les installations électriques, particulièrement dans des environnements où les niveaux de courant de défaut peuvent être significatifs.

Comment se connecte le conducteur neutre à ce RCBO ?

L'Acti9 iC60 RCBO permet la connexion d'un conducteur neutre, ce qui est crucial pour le bon fonctionnement des circuits monophasés dans les installations électriques. Le dispositif est conçu pour accueillir un conducteur neutre dans son emplacement dédié, garantissant une connexion sûre et fiable. Assurer une connexion correcte du neutre est fondamental pour le bon fonctionnement du système différentiel, permettant ainsi une détection précise et efficace des courants de fuite.

Quelle est l'importance du degré de protection IP20 ?

Le degré de protection IP20 signifie que l'Acti9 iC60 RCBO est protégé contre l'accès accidentel à ses parties dangereuses avec un doigt ou d'autres objets de taille similaire. Cependant, il n'est pas protégé contre l'eau. Cette classification est typiquement adaptée pour des installations intérieures où il n'y a pas d'exposition directe à l'humidité ou à l'eau. Assurer que le produit est utilisé dans l'environnement adéquat est essentiel pour une sécurité optimale et une performance durable.

Comment la résistance aux courants de choc de 0,25 kA affecte-t-elle le fonctionnement ?

La résistance aux courants de choc de 0,25 kA indique la capacité de l'Acti9 iC60 RCBO à supporter des courants de choc sans déclenchement intempestif. Cela assure que le disjoncteur peut faire face à des courants transitoires élevés, tels que ceux causés par des perturbations électriques ou des fuites momentanées, sans activer le mécanisme de protection prématurément. Cela contribue à la fiabilité du système, minimisant les interruptions inutiles du service électrique.

Quelle est la recommandation pour les sections de conducteurs raccordables ?

L'Acti9 iC60 RCBO permet le raccordement de conducteurs monofilaire de 1 à 35 mm² et de conducteurs multifilaires de 1 à 25 mm². Il est essentiel de respecter ces recommandations pour assurer une connexion sécurisée et efficace. Un mauvais choix de section de conducteur peut conduire à une mauvaise conductivité électrique, augmentant ainsi le risque de surchauffe et de défaillance potentielle du système. Respecter ces normes garantit également la conformité aux standards électriques.

Quelle est l'importance de la catégorie de surtension 3 pour ce produit ?

La catégorie de surtension 3 attribuée à l'Acti9 iC60 RCBO désigne son aptitude à supporter des impulsions de surtension significatives, typiques dans les environnements industriels ou tertiaires. Ces emplacements incluent généralement des sources de surtension induites par des équipements tels que des moteurs ou des transformateurs. Cette classification assure que le disjoncteur peut protéger de manière efficace contre les pics de tension qui pourraient autrement endommager les composants électroniques sensibles du circuit.

Quel est le rôle du courant de déclenchement différentiel de 30 mA ?

Le courant de déclenchement différentiel de 30 mA est crucial pour la sécurité électrique, car il détermine le niveau de sensibilité de l'Acti9 iC60 RCBO aux défauts de terre. À ce niveau, le disjoncteur est conçu pour détecter de petites fuites de courant qui peuvent être dangereuses pour les personnes. Il interrompt le circuit dès qu'un courant de fuite de 30 mA est détecté, réduisant ainsi le risque de choc électrique et offrant une protection efficace contre les accidents pouvant résulter d'une défaillance d'isolement des appareils connectés.
